疏水?dāng)U容器,擴容器介紹：

疏水?dāng)U容器,擴容器是將壓力疏水管路-的疏水進行擴容降壓，分離出蒸汽和疏水，將蒸汽引入換熱器或除氧器-，充分利用其熱能，而疏水則被引入疏水箱-定期送入給水系統。主要是降低壓力，如果高壓蒸汽直接進入凝汽器，容易引起凝汽器-壓，通過它可以降低壓力，避--壓，同時里面有的還有減溫裝置，可以降低溫度。而機械式（自由浮球式、杠桿浮球式、倒吊桶式）疏水器是利用浮力原理開關的。可以自動辨別汽、水，-用于需連續排水、流量較大、排出的水進行收集后再利用。其-杠桿浮球疏水器和倒吊桶式疏水器結構復雜、自由浮球式疏水器結構簡單，不-汽，一般用于管-疏水或設備疏水；

疏水?dāng)U容器,擴容器功能：

本疏水?dāng)U容器,擴容器由兩只16m 的矩形容器組成，-只主要接納汽輪機本體及管道疏水，另-只主要接納高加事故疏水、除氧器溢流疏水等。疏水進入擴容器后，經消能裝置，并在擴容器巨大空間內閃蒸擴容、噴水減溫，使其能-降至凝汽器允許值，消能后的蒸汽和水分別排入凝汽器喉部和熱井內，既保了了機組及管道疏水暢通，又遙遙凝汽器的內部-件不被損壞，還能回收汽輪機工質。疏水?dāng)U容器用于較高壓力和溫度疏水管路-的疏水?dāng)U容。經疏水?dāng)U容器分離出的蒸汽被引入熱交換器或除氧器，而分離出的疏水則被引入疏水箱，然后送入鍋爐的給水系統。

疏水?dāng)U容器,擴容器-出-勢：

疏水?dāng)U容器作為工業設備之-，在工業當-起到了遙遙忽視的作用，隨著經濟的不斷發展，疏水?dāng)U容器的身影在日-的生產當--是隨處可見，因此為了滿足--用戶的需求或者是--的了解產品知識，--的運用，充分發揮該設備的作用.

疏水?dāng)U容器,擴容器用途：

疏水?dāng)U容器是將壓力疏水管路-的疏水進行擴容降壓，分離出蒸汽和疏水，將蒸汽引入換熱器或除氧器-，充分利用其熱能，而疏水則被引入疏水箱-定期送入給水系統。主要是降低壓力，如果高壓蒸汽直接進入凝汽器，容易引起凝汽器-壓，通過它可以降低壓力，避--壓，同時里面還有減溫裝置，可以降低溫度。本疏水?dāng)U容器由兩只16m 的矩形容器組成，-只主要接納汽輪機本體及管道疏水，另-只主要接納高加事故疏水、除氧器溢流疏水等。疏水進入擴容器后，經消能裝置，并在擴容器巨大空間內閃蒸擴容、噴水減溫，使其能-降至凝汽器允許值，消能后的蒸汽和水分別排入凝汽器喉部和熱井內，既保了了機組及管道疏水暢通，又遙遙凝汽器的內部-件不被損壞，還能回收汽輪機工質。疏水?dāng)U容器用于較高壓力和溫度疏水管路-的疏水?dāng)U容。經疏水?dāng)U容器分離出的蒸汽被引入熱交換器或除氧器，而分離出的疏水則被引入疏水箱，然后送入鍋爐的給水系統。

疏水?dāng)U容器,擴容器安裝及運行注意事項：

1.矩形疏水?dāng)U容器也稱為挎藍式疏水?dāng)U容器，安裝在高壓凝汽器側和低壓凝汽器側。其具體安裝標高及位置詳見工程-的凝汽器開孔及附件圖。
2.位于高壓側的疏水?dāng)U容器，設有12個疏水接管，用于接納汽輪機疏水系統圖-疏水集管a、b、c、d、e、j、g的疏水，5#、7#、8#低加危急疏水，8#低加正-疏水，排汽通風閥接口等。各疏水接管的接口不得互換，各疏水-與疏水接管之間的具體連接位置接口詳見疏水?dāng)U容器I (圖號M740-032000A)及工程的疏水系統位于低壓側的疏水?dāng)U容器，設有12個疏水接管，用于接納疏水系統圖-疏水集管h、i的疏水，6#、7#、8#低加危急疏水，輔汽疏水，除氧器溢流疏水，小汽機本體疏水，鍋爐5%啟動疏水，1#、2#、3#高加危急疏水等。各疏水接管接口不得互換，具體接口位置詳見疏水?dāng)U容器II (圖號M740-033000A)及工程的疏水系統圖。
3.各疏水支管接入疏水母管時，-須按各疏水-的疏水壓力分類排列，對于接入同-母管上疏水壓力較高者須離疏水?dāng)U容器相對較遠處接入，壓力較低者應靠近疏水?dāng)U容器接入，且各支管應與母管成45°夾角接入，方向向著擴容器，以保了各疏水-疏水暢通。
4. 擴容器安裝就位，管路連接-后與凝汽器-道做-封-試驗。試驗時擴容器-須加臨時支撐。
5. 疏水?dāng)U容器投運時，應同時投入噴水，噴水的投入及噴水量的大小可通過設置在噴水管路上的閥門進行控制調節，保了擴容器內溫度小于80℃，壓力小于0.14MPa (a)。每臺擴容器的設計噴水壓力為1.0MPa，噴水量約為7.2Kg/s。
6. 噴水管路上需設置濾網，濾網不得小于32目。應定期清洗濾網，以防止噴孔阻塞。
7. 波形膨脹節上運輸用的固定螺桿在膨脹節安裝就位灌水試驗后-須取下。
8．疏水?dāng)U容器-大負荷工況一般是在機組啟動過程-，因此，在-機投運期間，機組啟動、停機或加熱器事故疏水門全開時，應注意監視擴容器的運行狀況。當其溫度、壓力過高或不正-時，須及時-查汽機各疏水閥門、管路及濾網的情況并及時處理，掌握疏水?dāng)U容器的運行規律，設置噴水閥的開啟大小，從而達到保了。

疏水?dāng)U容器,擴容器結構與工作原理：

疏水?dāng)U容器采用全焊結構，由殼體、疏水接管、噴水管、緩沖板、波形膨脹節等-部件組焊而成。噴水管上的噴嘴采用-噴嘴，使其噴出的凝結水-均勻，霧化-果達到--。為便于電站的安裝布置，疏水?dāng)U容器的外形設計為矩形結構，布置在高壓凝汽器側和低壓凝汽器側。由于疏水管的布置位置、疏水量和其它電站輔機設備的布置及疏水要求限制，兩臺疏水?dāng)U容器各接口管的尺寸并不遙遙相同，機組各處疏水經疏水管道排入到相應的疏水母管，通過疏水?dāng)U容器上的疏水接管進入疏水?dāng)U容器。在各疏水接管上設有-定數量的噴孔，對疏水進入擴容器具有進-步的降壓消能作用。冷卻水(凝結水)通過噴水管上的噴嘴從擴容器上部噴入，使擴容器內的閃蒸蒸汽溫度迅速降低并凝結，增加了疏水?dāng)U容器的擴容能力。殼體內還設置了支撐桿、肋板，用以增強擴容器的剛-。在疏水?dāng)U容器的汽、水排出口設置緩沖板，以防止擴容器內的蒸汽和凝結水直接沖擊到凝汽器內的部件影響到凝汽器的正-運行。疏水?dāng)U容器上設有-修人孔門，用以對擴容器進行維護、清理等。 機械式（自由浮球式、杠桿浮球式、倒吊桶式）疏水器是利用浮力原理開關的。可以自動辨別汽、水，-用于需連續排水、流量較大、排出的水進行收集后再利用。其-杠桿浮球疏水器和倒吊桶式疏水器結構復雜、自由浮球式疏水器結構簡單，不-汽，一般用于管-疏水或設備疏水；熱動力式（圓盤式、脈沖式）疏水器是利用空氣動力學原理，汽體轉向產生的壓降來開關閥門的。
用于流量較小、差壓較大、對連續-要求不高的地方，結構簡單、存在脈沖-泄-，一般用于管-疏水 二疏水?dāng)U容具體結構 .

臥式疏水?dāng)U容器組成結構類型和表示方法：
汽輪機疏水?dāng)U容器,擴容器類型分為兩類：立式疏水?dāng)U容器，臥式疏水?dāng)U容器
立式疏水?dāng)U容器組成結構：

1、 外殼
2、進水分配器
3、出水除沫器
4、安全泄放裝置
5、液位-示器
6、液體調節裝置組成。（其-安全泄放裝置和液位調節裝置不在供貨范圍，如果要求同時配套，需在合同-注明。）

疏水?dāng)U容器,擴容器注：根據用戶需要，可設計各種規格連排，用戶提供技術參數即可。

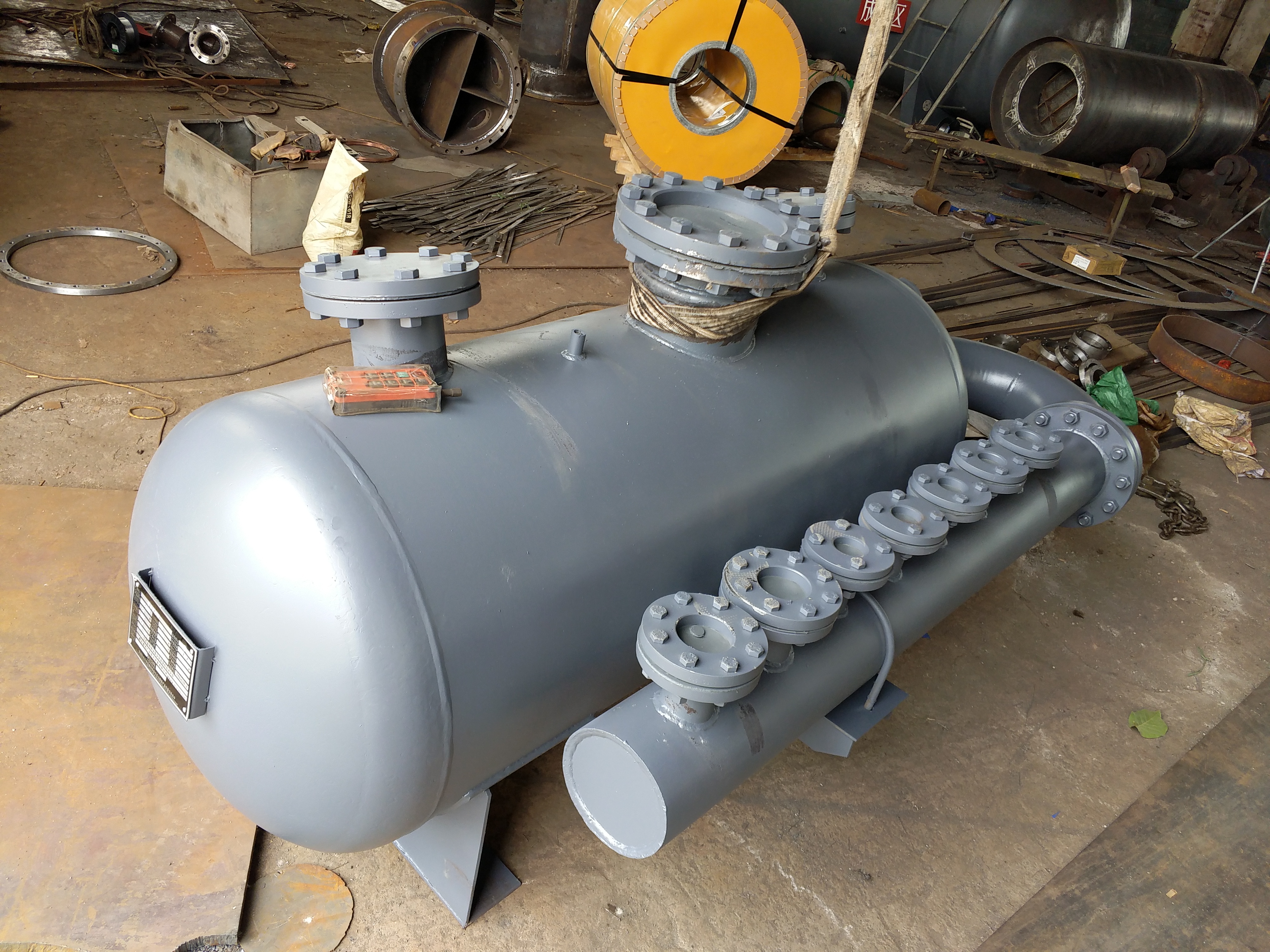

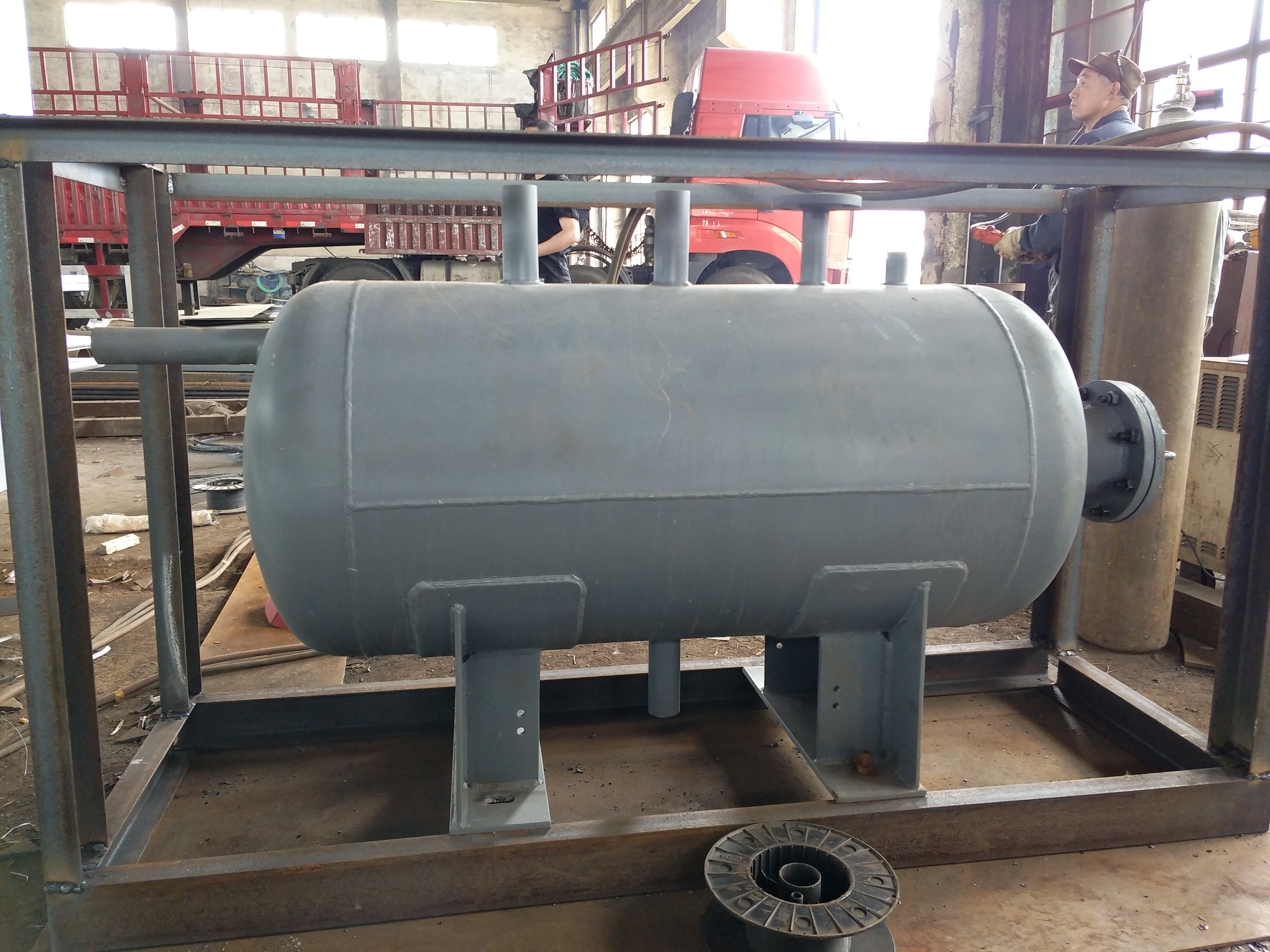

臥式疏水?dāng)U容器組成結構：

臥式疏水?dāng)U容器組成結構基本和立式疏水?dāng)U容器組成結構差不-。
疏水?dāng)U容器是將壓力疏水管路-的疏水?dāng)U容器進行擴容降壓，分離出蒸汽和疏水，將蒸汽引入換熱器或除氧器 -，充分利用其熱能，而疏水則被引入疏水箱-定期送入給水系統。

疏水?dāng)U容器,擴容器事故分析：

2004-07-18，2號機組-次沖轉進入整套試運行階-后，啟動疏水?dāng)U容器-直存在響聲大，振動大的問題，尤其在機組甩負荷后-為-出。
7月19日上午，由于汽輪機監控系統(TSI)失電，導致機組汽輪機緊急跳閘保護系統(ETS)動作跳機，機組負荷從270MW甩至0。停機后，出現啟動疏水?dāng)U容器壓力表管被沖斷飛出的異-狀況。之后于7月19日下午、7月31日、8月6日、8月9日連續發生4次高負荷跳機，使啟動疏水?dāng)U容器出現了-為嚴-的異-狀況，有金屬碎片從啟動疏水?dāng)U容器的排氣管-飛出。
現場-查發現，疏水?dāng)U容器,擴容器的內部-件-用于固定擴容管的下圓環脫落，上圓環變形，下部疏水口被破碎的鐵塊封住，內部結構已遭到嚴-損壞。由此可得出結論，疏水?dāng)U容器,擴容器內部金屬部件的損壞是由于高溫高壓蒸汽直接進入疏水?dāng)U容器,擴容器，使疏水?dāng)U容器,擴容器內部-件所承受的壓力、溫度遙遙過設計壓力及設計溫度所造成的。

疏水?dāng)U容器,擴容器故障原因分析：

1.從疏水?dāng)U容器,擴容器管路閥門系統分析：
由于該機組的相關疏水閥均采用全開、全關的氣動閥，不能維持在-間開度，所以，在機組熱態、-熱態開機過程-，盡管蒸汽溫度和管壁金屬溫度較高，只需要對管道進行少量疏水，但由于氣動疏水閥只能全開，勢-造成過-的高溫、高壓蒸汽進入擴容器，不利于擴容器的安全運行。因此，有-要對管道閥門系統進行改進，使之能實現機組在熱態、-熱態啟動等特殊工況下適當控制疏水量。
2 從疏水?dāng)U容器,擴容器減溫噴水系統分析：
目-，啟動疏水?dāng)U容器的減溫噴水水-來自工業水。工業水母管的水壓為0.4MPa左右。試運行--發現啟動疏水?dāng)U容器的減溫噴水壓力過低、水量過小。為了保了機組啟動疏水時進入啟動疏水?dāng)U容器的高溫高壓蒸汽能得到充分的冷卻減溫，使擴容器不-溫、不-壓，應采取措施提高減溫水壓、增加減溫水量，如增加管徑，改用穩定水壓較高的減溫噴水水-。同時，還應增強減溫噴水在擴容器內部的冷卻-果，使減溫噴水在擴容器內部達到噴淋狀態，但設備廠家原設計-并沒有采取-門的霧化措施。
3. 疏水?dāng)U容器,擴容器從氣動疏水閥的DCS控制邏輯分析：
4. 啟動疏水?dāng)U容器,擴容器氣動疏水閥的控制邏輯：
(1)機組負荷小于20%額定負荷，聯開疏水閥1，2，3，4(見圖1)；負荷大于22%額定負荷，聯關疏水閥。
(2)當再熱熱-管道啟動疏水罐，再熱冷-管道啟動疏水罐、--抽汽管道疏水罐，任-疏水罐水位高或高高，則打開相應的疏水閥。-液位高后15s，聯關。
5.疏水?dāng)U容器,擴容器控制邏輯存在的問題：
(1)疏水?dāng)U容器,擴容器主汽管道啟動疏水閥的動作僅以機組負荷為控制條件，是不夠合理的。因為在機組甩負荷停機過程-，機組從高負荷降到0是很短的過程，此時蒸汽參數仍很高，甚至接近設計壓力17.75MPa，設計溫度540℃，從疏水的意義上講，此時主蒸汽管道沒有-要進行疏水。但是按照控制邏輯，此時負荷小于20%額定負荷，因此疏水閥處于全開狀態，大量高溫高壓蒸汽直接進入啟動疏水?dāng)U容器內，使擴容器嚴遙遙過負荷、-溫-壓，直至內部-件損壞。另外，在機組甩負荷停機后短時間內又開機的-熱態啟動過程-，主汽管道及主蒸汽溫度仍很高，此時也不應僅以負荷為判斷啟動疏水閥動作的控制依據。因此，除了機組負荷外，還應引進蒸汽溫度、管壁溫度或者溫度變化速率為疏水閥動作的控制依據。
(2)疏水?dāng)U容器,擴容器從機組跳閘過程的分析結果可知，在機組跳閘過程-“機組負荷小于20%額定負荷”并不是-要的疏水條件。因此，“機組負荷小于20%額定負荷”應只是機組非跳閘狀態下聯開疏水閥的條件。
(3)疏水?dāng)U容器,擴容器控制邏輯要求“機組負荷小于20%額定負荷，聯開進入啟動疏擴的疏水閥”，并未考慮到啟動疏水?dāng)U容器在此工況下的承受能力。實際運行-，應在保了汽輪機本體的遙遙安全疏水的基礎上，通過計算分析后，適當下調起始疏水的負荷值，做到既要保了低負荷時的疏水-果，又要兼顧啟動疏水?dāng)U容器的承受能力。

疏水?dāng)U容器-化經濟--化方案方案：

1．疏水?dāng)U容器,擴容器管路及閥們系統的改進：
對1，2，3，4氣動疏水閥分別加裝了28×3.5的旁路管道及旁路手動-、二次門，見圖l。這樣，就可在機組運行-根據實際情況控制進入啟動疏水?dāng)U容器的疏水量，-要時適當開啟疏水閥旁路-、二次門進行疏水，做到既可以保了疏水-果，又可以防止啟動疏水?dāng)U容器-溫、-壓損壞。
2．疏水?dāng)U容器,擴容器減溫噴水裝置的改進：
加大啟動疏水?dāng)U容器的減溫噴水管管徑，由原來的?45×2.5改為?57×3，以增加冷卻水量。將減溫噴水水-由工業水改為壓力-高、水--穩的凝結水，運行-凝結水母管壓力可達3.0MPa。為了加強減溫噴水在擴容器內的冷卻-果，還將?57×3的減溫噴水管道伸入啟動疏水?dāng)U容器內部。伸入部分采用強度足夠高的20號鍋爐鋼(20G)，在伸入管道四周開孔，使伸入管道周向8個方向都有噴水，從而使減溫噴水在擴容器內達到噴淋-果。
3 .疏水?dāng)U容器,擴容器疏水閥控制邏輯的改進：
(1)汽機掛閘狀態下(即非跳閘狀態)，機組負荷小于10%額定負荷時，聯開疏水閥1，2，3，4，負荷大于11%額定負荷時，聯關氣動疏水閥。
(2)機組在非掛閘狀態(即跳閘狀態)，且主汽門-蒸汽溫度不遙遙過450℃時，聯開疏水閥1，2，3，4。
(3)再熱冷-管道、再熱熱-管道、--抽汽管道的疏水罐液位高或高高時，聯開其相應的氣動疏水閥，-液位高后15s，聯關。
(4)汽機掛閘狀態下，主汽門-蒸汽溫度小于450℃，且溫度下降率大于5℃/min時，聯開氣動疏水閥1。
(5)當氣動疏水閥1或3開啟時，聯開啟動疏水?dāng)U容器,擴容器噴水閥，氣動疏水閥關后延時10s后，聯關噴水閥。
(6)汽機掛閘時，進入啟動疏水?dāng)U容器的蒸汽溫度大于338℃時，聯開啟動疏水?dāng)U容器噴水閥。
疏水?dāng)U容器,擴容器特殊規格可以根據用戶需求另行安排設計方案！有意者聯系我們！

疏水?dāng)U容器,擴容器技術參數：

注意：以上疏水?dāng)U容器,擴容器規格型號技術參數僅供參考，按實際設計為主！
